Pt100

Les thermomètres au platine, ou sonde Pt100

Ici on rentre dans la cour des grands; ceci est un petit résumé sur les différentes sondes au platine, et leurs utilisations respectives.

La sonde au platine est constituée d’un enroulement de fils de platine de très grande pureté, enrobés dans du verre ou dans une atmosphère de gaz. Les variations de température modifient la résistance. Ces sondes se caractérisent par deux valeurs, le R0 qui est souvent 100 Ohms (d’où l’abréviation Pt100) et α (0,385 Ohm/ °C) qui est aussi l’indice de pureté de la sonde.

Elles se différencient également par le nombre de fils (3 ou 4). Cela permet d’envoyer le courant de mesure sur deux fils et mesurer la tension sur les deux autres. Cette astuce (mesure 4 fils) permet de diminuer l’erreur de mesure et aussi de placer la sonde à quelques mètres de l’appareil de mesure (par exemple 20m).

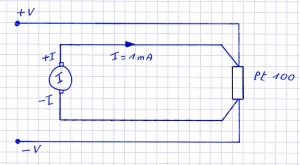

dans le cas de la mesure trois fils, on utilise +V, +I (qui ont souvent la même couleur) et -V

Pour être complet avec une sonde Pt100 on ne parle plus de °C mais de °C (T68) ou °C(EIT90). Cela vient de l’EIT90 Échelle Internationale de Température 1990. C’est aussi depuis l’EIT90 que l’eau ne bout plus à 100°C(T68) mais à 99,974°C(EIT90).

Il existe trois grandes familles de sondes platine ( Din, PRT et SPRT). Voici une comparaison approximative des différents types de sondes.

les sondes Din

Précision entre 0,5 et 0,05 °C Prix entre 5 et 50 euros R0 100 ohms (200, 500, 1000) α = ,385 Ohm/ °C

les sondes PRT ou américaines

Précision entre 0,05°C et 0,01C ° Prix entre 50 et 500 euros R0 100 ohms α = ,392 Ohm/ °C

les sondes SPRT

Précision entre 0,01°C et 0,001C ° Prix entre 500 et 5000 euros (ajouter 20,000 euros pour l’appareil de mesure) R0 25 ohms α = ,392 Ohm/ °C

Celles qui nous intéressent ici ne sont que les sondes DIN, que l’on trouvent facilement sur les thermomètres électroniques. Cette famille de sondes se divise en deux classes :

Pt100 classe A

tolérance à 0°C = 0,15°C tolérance à 100°C = 0,35°C

Pt100 classe B

tolérance à 0°C = 0,3°C tolérance à 100°C = 0,8°C

Ces classes se divisent encore en sous-classes. On trouve dans le commerce des sondes 1/3 din(classe B), 1/5 din(classe B), 1/10 din (classe B).

Avec un thermomètre à sonde platine, il est possible de faire une correction à zéro. Si vous utilisez le bain de glace, vous allez constater une erreur. Cette erreur est constante dans toute la plage de température, il suffit de la soustraire à la lecture.

Tous ces chiffres permettent d’évaluer l’erreur des thermomètres et de savoir ce que l’on mesure.

R0, Référence à zéro degré centigrade

Vous prenez :

Un thermos (ou vase de Dewar)

Le mortier de cuisine de votre femme

L’équivalent d’un litre de glaçons (d’eau distillée), trois-quart de litre d’eau distillée froide

Vous broyez les glaçons, les déposez dans le thermos. Lorsque le thermos est plein, ajoutez l’eau et touillez afin d’avoir un mélange homogène et fort liquide. Tassez légèrement la glace afin de vérifier la quantité, et complétez si nécessaire. Laissez reposer quelques heures. Vous avez un bain de référence à zéro degré centigrade, avec une tolérance inférieure à 0,05°C.

Vous pouvez utiliser ce bain pour mesurer le R0 d’une sonde Platine (Pt100)
