Pico gravitaire de 30L

Message par Doppelbock »

Bonjour à tous,
après des heures de recherche sur ce forum et l'achat du célèbre ebook, j'ai enfin pu terminer (même s'il y a encore des améliorations possibles) ma petite pico 30L. C'est une pico entièrement gravitaire. La cuve d'eau de rinçage est un stérilisateur électrique, la cuve d'empâtage est une 50L avec tresse inox et la cuve d'ébu une 50L également. Le refroidissement se fait avec un serpentin immergé.

Je l'ai inaugurée avec un essai d'IPA Chinook/Citra (manière de calibrer la "bête"). Le brassage s'est bien passé malgré une ébullition plus forte que prévue. Première expérience positive !

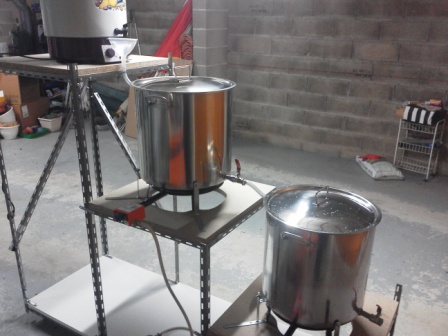

Vue d'ensemble

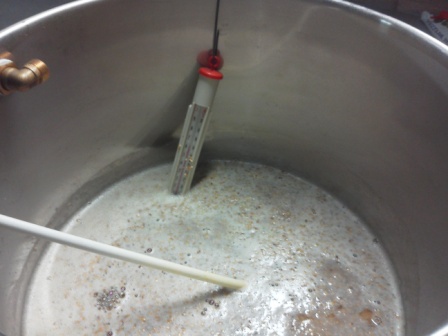

Empâtage

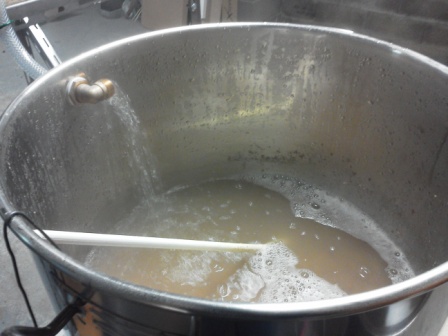

Rinçage des drêches

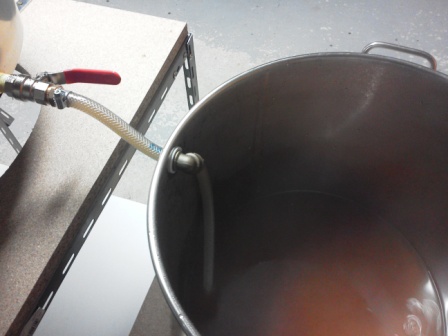

Transfert vers ébu

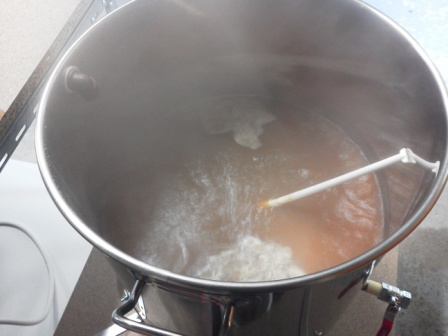

Ebullition

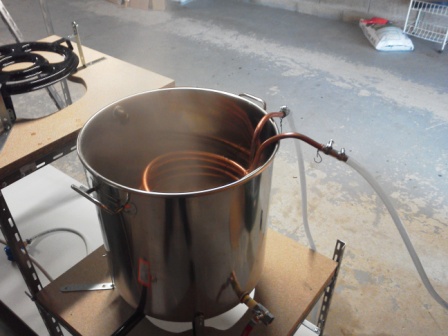

Refroidissement

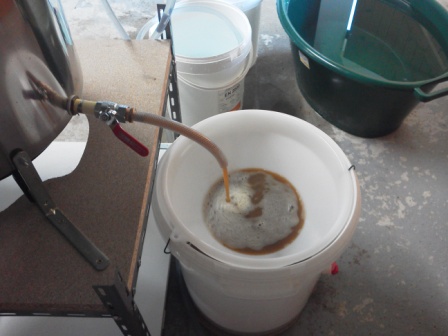

Transfert vers cuve de fermentation
Avatar de l’utilisateur
phildeslandes
Ch'ti nouveau
Messages : 217
Inscrit depuis : 15 ans 5 mois
Je suis tuteur : oui
Mon équipement : 2 cuves inox 50l et 20l, 2 fûts fermenteur 30 l et 40l,
cubitainers et dame-jeannes ,glacière 33 litres (pour empâtage en monopalier), refroidisseur serpentin cuivre, moulin,
Brasseur : Amateur
Localisation : Dax, 40100
A été remercié : 4 fois

Re: Pico gravitaire de 30L

Message par phildeslandes »

bonsoir,
Voici une pico simple, pratique à l'usage comme au nettoyage (pas de pompe). Félicitations.
Pourrais-tu nous donner des informations sur la hauteur de tes étages? Merci
Avatar de l’utilisateur
libertluc
Brasseur
Brasseur
Messages : 1916
Inscrit depuis : 20 ans 3 mois
Mon équipement : Cuve Inox cathering 50 L
Refroidisseur immergé en cuivre 10m
Moulin Corona motorisé
3 cuves de fermentations 20 L
Réfractomètre et Ph mètre
Brasseur : Amateur
Localisation : Ciney
1 recettes partagées
A remercié : 5 fois
A été remercié : 6 fois

Re: Pico gravitaire de 30L

Message par libertluc »

si on est pas trop limité par la hauteur c 'est le moyen le plus simple de brasser :wink:
c est aussi comme ça que ma pico fonctionne :wink:
En dégustation : SMaSH Bitter 3,4%/V
En garde : Barbare (bière au miel) 9%/V Et Stou't (Foreign Extra Stout) 7,8%/V
Il faut rendre à la nature ce que nous lui avons emprunté
pyroboynroses
Ch'ti nouveau
Messages : 80
Inscrit depuis : 14 ans 5 mois
Mon équipement : 2 cuves catering 35 L
1 cuve catering thermos 33 L
1 brûleur Foker 9.2 kW
1 moulin à malt type Corona
Brasseur : Amateur
Localisation : Mondoubleau (41170)
A remercié : 1 fois
A été remercié : 1 fois

Re: Pico gravitaire de 30L

Message par pyroboynroses »

Sinon, sur ma pico, je fonctionne aussi comme ça, avec deux étages + le sol, mais avec un seul brûleur, ça implique de pouvoir déplacer des cuves pleines (jouable quand ce n'est que 20-25L de moût).
Brasseur depuis peu... pour voir ma pico, c'est par là : http://www.brassageamateur.com/forum/ftopic14142.html
Avatar de l’utilisateur
Doppelbock
Ch'ti nouveau
Messages : 20
Inscrit depuis : 14 ans 9 mois
Brasseur : Amateur
Localisation : Lot (46)
A été remercié : 1 fois

Re: Pico gravitaire de 30L

Message par Doppelbock »

Pour info les différents plateaux sont respectivement à 140, 86 et 46 cm. Cela me permet de transférer le moût refroidi dans un seau broubrou sans me casser le dos ou baptiser mes chaussures.
J'ai monté un brûleur par cuve dans le but avoué d'enchaîner deux brassins à la suite.

Christian, qui n'avait pas signé son post
pyroboynroses
Ch'ti nouveau
Messages : 80
Inscrit depuis : 14 ans 5 mois
Mon équipement : 2 cuves catering 35 L
1 cuve catering thermos 33 L
1 brûleur Foker 9.2 kW
1 moulin à malt type Corona
Brasseur : Amateur
Localisation : Mondoubleau (41170)
A remercié : 1 fois
A été remercié : 1 fois

Re: Pico gravitaire de 30L

Message par pyroboynroses »

Pour info, ça coûte combien les cornières acier pour la structure ?
Brasseur depuis peu... pour voir ma pico, c'est par là : http://www.brassageamateur.com/forum/ftopic14142.html
Avatar de l’utilisateur
Doppelbock
Ch'ti nouveau
Messages : 20
Inscrit depuis : 14 ans 9 mois
Brasseur : Amateur
Localisation : Lot (46)
A été remercié : 1 fois

Re: Pico gravitaire de 30L

Message par Doppelbock »

Les cornières coûtent environ 7,5 euros les deux mètres... En faisant quelques bornes j'aurais peut-être pu payer moins cher...
pyroboynroses
Ch'ti nouveau
Messages : 80
Inscrit depuis : 14 ans 5 mois
Mon équipement : 2 cuves catering 35 L
1 cuve catering thermos 33 L
1 brûleur Foker 9.2 kW
1 moulin à malt type Corona
Brasseur : Amateur
Localisation : Mondoubleau (41170)
A remercié : 1 fois
A été remercié : 1 fois

Re: Pico gravitaire de 30L

Message par pyroboynroses »

C'est correct pour monter la structure je trouve. J'ai toujours été effrayé par ce type de montage et ce WE, j'ai monté des étagères bois/métal et c'est super solide finalement.
Brasseur depuis peu... pour voir ma pico, c'est par là : http://www.brassageamateur.com/forum/ftopic14142.html
Avatar de l’utilisateur
Houbleu
Ch'ti nouveau
Messages : 79
Inscrit depuis : 14 ans 3 mois
Brasseur : Amateur
Localisation : Montréal
A remercié : 10 fois

Re: Pico gravitaire de 30L

Message par Houbleu »

C'est une belle pico que tu as la, simple et efficasse :)

Quel type de tuyaux utilises tu, pvc tresser, vynil...?
Avatar de l’utilisateur
Doppelbock
Ch'ti nouveau
Messages : 20
Inscrit depuis : 14 ans 9 mois
Brasseur : Amateur
Localisation : Lot (46)
A été remercié : 1 fois

Re: Pico gravitaire de 30L

Message par Doppelbock »

Bonjour, c'est du PVC renforcé que j'ai utilisé. Cinq brassins et pas de détérioration à déplorer.
