Je cherche un brassam qui serait capable de dessiné une platine de montage au départ d’un schémas de principe.
Il s’agit d’un petit circuit électronique pour piloté une pompe d’une cuve tampon niveau haut et niveau bas. Les capteurs sont des plus simple a réaliser, pas besoin d’acheter des capteurs à flotteurs.
Le schémas étant protégé par les droits intellectuelles que j’ai payés, je ne peux pas le poster, mais si l’un d’entre vous peu faire le dessin de la platine, alors ont pourras posté le montage.

A+
Roland

[estelle]

Deux solutions à ton problème, soit le schéma de principe est assez simple et un exemplaire suffit donc pastilles et rubans sur une surface de cuivre et perclo, ou bien tu veux pouvoir en réaliser plusieurs, complexité et donc il faut créer un typon (CAO Orcad ou autres) qui servira de masque à une isoleuse (méthode plus longue)
Envoie moi ton schéma en pm
Il s'agit certainement d'électrode inox !!!

[particules]

Je te l’envoie directement a ton adresse mail, le pdf ne passe pas en MP.

[estelle]

Il me semble qu'il n'est pas nécessaire de rajouter de l'électronique pour faire fonctionner la cuve intermédiaire
Particule, j'ai inversé les capteurs haut et bas sur le schéma que je t'ai envoyé
Sorry

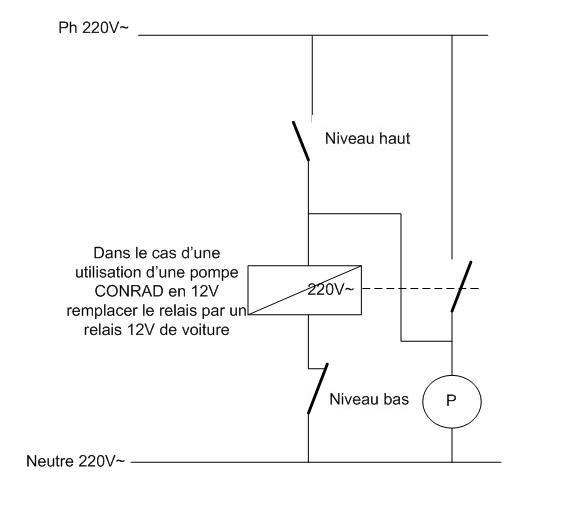

Ci-joint le correctif

Le fonctionnement:
Lorsque le détecteur de niveau haut est actif le relais s'enclenche et reste autoalimenté ainsi que la pompe jusqu'àce que le détecteur de niveau bas commute

[kro007]

heuu je dit peu être une bêtise, mais d'après le schéma il me semble que lorsque ton contact "niveau haut" se ferme,il y aura cour circuit.(le contact du relai sera fermé aussi).
je me trompe ?

[estelle]

heuu je dit peu être une bêtise, mais d'après le schéma il me semble que lorsque ton contact "niveau haut" se ferme,il y aura cour circuit.(le contact du relai sera fermé aussi).
je me trompe ?

Oui, revérifie
Lorsque le contact du relais se ferme, la bobine et la pompe sont autoalimentées jusqu'à ce que le niveau bas soit atteint

[kro007]

non,désolé ta raison,j'étais fatiguer hier.en gros je voyer un cc ph ph par ta boucle d'auto alimentation alors qu'il n'y a qu'une phase bon bref n'importe quoi....
a+

[particules]

Avec beaucoup de retard , merci Estelle pour ton schéma.

[fafane41]

J'ai trouvé sur le site de Wortomatic j'ai vu un article sur la cuve tampon automatisé.

http://www.wortomatic.com/articles/The- ... vel-Doctor

J'ai essayé de trouver le circuit mais pas moyen a part le commander aux USA.

Je me suis donc inspiré d'un autre article Qui a dit que L'aquariophilie n' été pas proche du brassage???

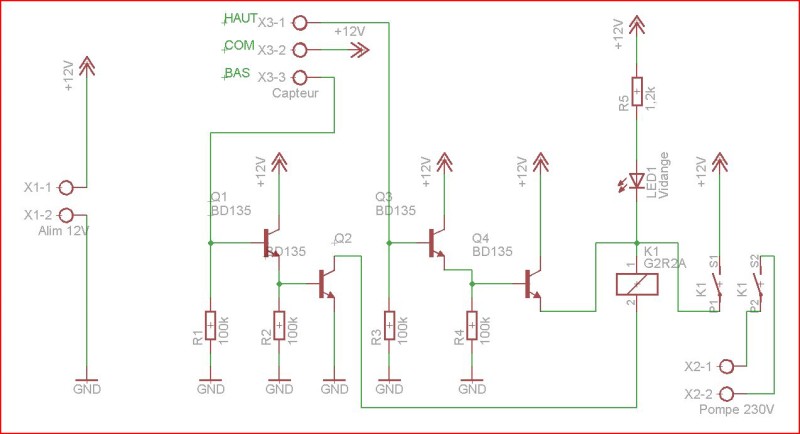

Et j'ai pondu un petit schéma:





Je ne sais pas s'il est bon ou pas, si quelqu'un pouvait le corrigé

[Romain]

Salut,
je fais ressurgir ce sujet car je voudrais me fabriquer un reverdoir à vidange automatique. Seulement, je ne suis pas très bon en électronique...

Je comprends le schéma d'Estelle, mais ne suis pas sûr de savoir choisir les composants adéquats.

Chez Conrad j'ai trouvé ce type d'interrupteur :
http://www.conrad.fr/interrupteur_flott ... 357342_FAS

Et pour choisir le relais, je comprends encore moins les caractéristique.

C'est pour une pompe de 95W, et j'ai l'impression que tous les composants que je trouve sont trop petits pour la tension et la puissance utilisée.

Merci

Romain
