Bonjour à tous,
j'ai lu les différents post sur la question , mais je préfère poster mon schéma pour réguler ma cuve d'eau chaude (1er essai de validation), avant de (re) faire sauter les plombs de l'immeuble...
Est-ce que cela vous semble correct?
j'ai lu les différents post sur la question , mais je préfère poster mon schéma pour réguler ma cuve d'eau chaude (1er essai de validation), avant de (re) faire sauter les plombs de l'immeuble...
Est-ce que cela vous semble correct?
Vous ne pouvez pas consulter les pièces jointes insérées à ce message.
-
chente
- Brasseur
- Messages : 1108
- Inscrit depuis : 14 ans 5 mois
- Je suis tuteur : oui
- Mon équipement : pico catering 30L, sceaux deci delà,
- Brasseur : Amateur
- Localisation : Metz
- A remercié : 8 fois
- A été remercié : 86 fois
Re: branchement PID , SSR, Sonde : pour être sur...
le pire, c'est que j'ai vraiment fait sauter les plombs la derniere fois ...
-
2beta
- Brasseur
- Messages : 1373
- Inscrit depuis : 13 ans 8 mois
- Je suis tuteur : oui
- Mon équipement : - Moulin (www.mega-direct.com)
- 3 cuves plastiques Brouland avec trou - 2 sans trou
- Autocuiseur Weck inox 30l
- Thermoplongeur supplémentaire (www.haushaltsprodukte.ch)
- Manifold "home made" - Brasseur : Amateur
- Localisation : Cossonay - VD
- A remercié : 2 fois
- A été remercié : 62 fois
Re: branchement PID , SSR, Sonde : pour être sur...
Pour moi ça ne va pas.
Tu dois avoir une alimentation externe 24v sur la pin 3.
La 4 va sur le ssr. La 5 ne sert à rien (contact inverse du 4).
Et le 0 du ssr (pin 4 ssr) sur le 0 v de l'alimentation.
3-4-5 ce n'est que des contacts y a pas d'alimentation dedans (si ton schéma interne est juste)
Tu dois avoir une alimentation externe 24v sur la pin 3.
La 4 va sur le ssr. La 5 ne sert à rien (contact inverse du 4).
Et le 0 du ssr (pin 4 ssr) sur le 0 v de l'alimentation.
3-4-5 ce n'est que des contacts y a pas d'alimentation dedans (si ton schéma interne est juste)
-
Nanarf
- Brasseur
- Messages : 2024
- Inscrit depuis : 14 ans 9 mois
- Brasseur : Amateur
- Localisation : Perche
- A remercié : 73 fois
- A été remercié : 185 fois
Re: branchement PID , SSR, Sonde : pour être sur...
Il te manque une alimentation en courant continu de 5 à 32 volts, une vieille alim de téléphone le fera bien.
Tu met le moins de cette alim (le fil noir normalement ) sur l'entrée 4 du SSR
Tu mets le plus (le fil rouge normalement) sur l'entrée 5 du PID
Tu relies le 4 du PID au 3 du SSR

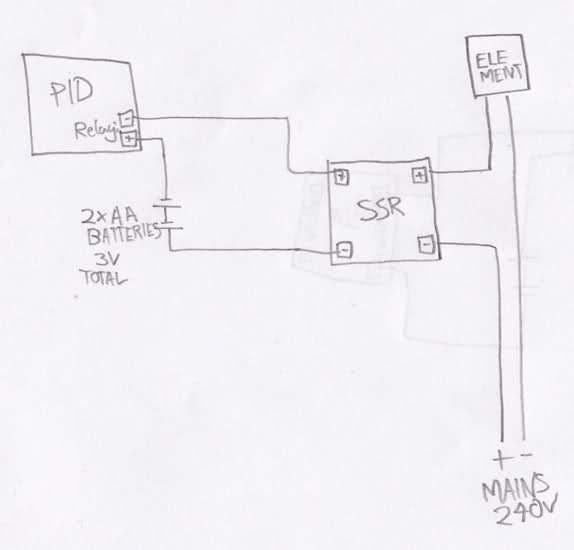

il y a un schéma là : http://www.homebrewtalk.com/f253/pid-re ... sr-187021/
il faut juste remplacer les piles ( 2 AA batteries) par une alim continue
Tu met le moins de cette alim (le fil noir normalement ) sur l'entrée 4 du SSR
Tu mets le plus (le fil rouge normalement) sur l'entrée 5 du PID
Tu relies le 4 du PID au 3 du SSR
il y a un schéma là : http://www.homebrewtalk.com/f253/pid-re ... sr-187021/
il faut juste remplacer les piles ( 2 AA batteries) par une alim continue
-
2beta
- Brasseur
- Messages : 1373
- Inscrit depuis : 13 ans 8 mois
- Je suis tuteur : oui
- Mon équipement : - Moulin (www.mega-direct.com)
- 3 cuves plastiques Brouland avec trou - 2 sans trou
- Autocuiseur Weck inox 30l
- Thermoplongeur supplémentaire (www.haushaltsprodukte.ch)
- Manifold "home made" - Brasseur : Amateur
- Localisation : Cossonay - VD
- A remercié : 2 fois
- A été remercié : 62 fois
Re: branchement PID , SSR, Sonde : pour être sur...
Merci d'avoir mis un schéma, c'est plus clair que mon explication...
-
mattin40
- Arpette
- Messages : 301
- Inscrit depuis : 14 ans
- Brasseur : Amateur
- Localisation : Bayonne
- A remercié : 4 fois
- A été remercié : 5 fois
Re: branchement PID , SSR, Sonde : pour être sur...
Et pour une cuve ébullition avec résistance, le PID + SSR est il nécéssaire?
-
Nanarf
- Brasseur
- Messages : 2024
- Inscrit depuis : 14 ans 9 mois
- Brasseur : Amateur
- Localisation : Perche
- A remercié : 73 fois
- A été remercié : 185 fois
Re: branchement PID , SSR, Sonde : pour être sur...
Si tu veux un chauffage automatique il te faut forcément :
- une sonde
- un thermostat
- un relais
En général
- la sonde sera une Pt 100 ou une K
- le thermostat doit avoir une entré adaptée à la sonde, il peut être à hystérésis réglable ou être un PID
- le relais peut être électromécanique ou statique (SSR)
- une sonde
- un thermostat
- un relais
En général
- la sonde sera une Pt 100 ou une K
- le thermostat doit avoir une entré adaptée à la sonde, il peut être à hystérésis réglable ou être un PID
- le relais peut être électromécanique ou statique (SSR)
-
chente
- Brasseur
- Messages : 1108
- Inscrit depuis : 14 ans 5 mois
- Je suis tuteur : oui
- Mon équipement : pico catering 30L, sceaux deci delà,
- Brasseur : Amateur
- Localisation : Metz
- A remercié : 8 fois
- A été remercié : 86 fois
Re: branchement PID , SSR, Sonde : pour être sur...
Merci pout toutes vos infos les amis !
@mattin40 : c'est pour l'instant juste pour ma petite cuve d'eau chaude. Elle monte en température toute seule comme une grande, et je peux faire/surveiller autre chose en attendant. Car aujourd'hui, mon systeme est peu commode, et surtout je mets de l'eau un peu partout dans la cuisine...d'ou confilt avec mon épouse! (chute drastique du waf...)
je vais connecter tout ça ! Merci encore !!
par contre, a quoi sert l'alim continue? (pour ma culture)
@mattin40 : c'est pour l'instant juste pour ma petite cuve d'eau chaude. Elle monte en température toute seule comme une grande, et je peux faire/surveiller autre chose en attendant. Car aujourd'hui, mon systeme est peu commode, et surtout je mets de l'eau un peu partout dans la cuisine...d'ou confilt avec mon épouse! (chute drastique du waf...)
je vais connecter tout ça ! Merci encore !!
par contre, a quoi sert l'alim continue? (pour ma culture)
-
seb_grosours
- Arpette
- Messages : 268
- Inscrit depuis : 14 ans 6 mois
- Brasseur : Amateur
- Localisation : beynes (78)
- A remercié : 1 fois
- A été remercié : 4 fois
Re: branchement PID , SSR, Sonde : pour être sur...
En général, le pilotage du SSR se fait avec une tension (qques V) continue (0V => pas de courant / xV => laisse passer le courant).chente a écrit :
par contre, a quoi sert l'alim continue? (pour ma culture)
Si le PID est à 'contact sec', c''est juste un interrupteur. il faut alors ajouter une source de tension.
Attention, il y a des PID qui sont d'origine concus pour piloter des SSR.
Ils délivrent directement la bonne tension et il n'y a donc pas besoin d'alim continue => voir sur la doc du PID
Ca peut se faire, mais c'est pas l'idéal. Le PID régule en température. Alors que pour régler l'intensité de ton ébu, il faut réguler en puissance (à température constante => la sonde de température ne sert à rien dans ce cas).mattin40 a écrit :Et pour une cuve ébullition avec résistance, le PID + SSR est il nécéssaire?
Seb
-
Nanarf
- Brasseur
- Messages : 2024
- Inscrit depuis : 14 ans 9 mois
- Brasseur : Amateur
- Localisation : Perche
- A remercié : 73 fois
- A été remercié : 185 fois
Re: branchement PID , SSR, Sonde : pour être sur...
En général, le pilotage du SSR se fait avec une tension (qques V) continue
le pilotage se fait toujours en continu, il y a peut être des SSR à transfo et redresseur incorporé mais c'est comme les cercueils à deux places, c'est sur commande.
A bon ? et comment connait-on la puissance nécessaire ?Le PID régule en température. Alors que pour régler l'intensité de ton ébu, il faut réguler en puissance (à température constante => la sonde de température ne sert à rien dans ce cas).
