Conditionnement ⇒ étiqueteuse manuelLE en bois très efficace!

[czam666]

Je vais tester ça aussi! Bien vu

[gouaille]

super idée
je vais la tester à la prochaine mise en bière
gouaille

[rouroy]

je suis en train de plancher sur une encolleuse-étiqueteuse en m'inspirant du montage d'emtecy, c'est toujours en version beta mais ca progresse;
quand je vois combien coûte une de ces machines neuve, même une encolleuse basique, je me dit qu'il doit y avoir moyen de faire un truc +/- correcte moyennant une peu de bricolage
et puis si ca donnne des idées à des pro du bricolage, c'est déjà ca de gagner !

pour l'instant je vise un truc basique; en tournant la bouteille, j'aide à "charger" l'étiquette qui est encollée et transférée sur la bouteille;
par la suite ca pourrait etre sympa de motoriser un peu, récupérer un petit moteur qui entraînera le tout... bref faut d'abord que ca marche en manuel avant ca

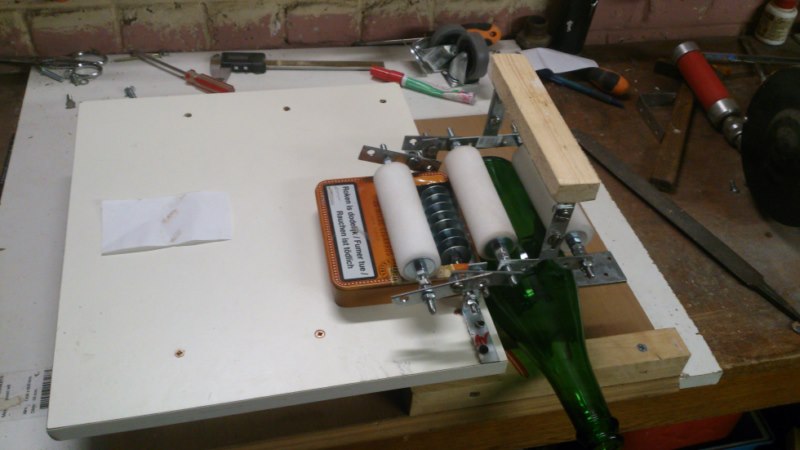

voici la version beta 0.1: y a juste les 2 rouleaux du dessus qui tournent avec la bouteille, je dois encore faire en sorte que le "rouleau applicateur de colle" tourne également; le chargement de l'étiquette et l'encollage est encore manuel; pour entraîner le rouleau encolleur, je fais des tests avec des élastiques qui sont sur des rondelles caoutchoutées, ca marche moyennement jusqu'à présent, faut que j'améliore le truc


pour la version beta 0.2 je compte rajouter un rouleau à gauche qui permettra à l'étiquette d’être entraînée et encollée une fois chargée manuellement; je devrai également rajouter des guides sur la boite à cigare pour garder l'étiquette droite


bref, je vais essayer de continuer à poster sur la progression de cette encolleuse-étiqueteuse, si vous avez des idées/suggestions pour faire avancer ce projet, je suis ouvert à toutes vos remarques/conseils

dim

[corben56]

Bonjour et bravo pour ton ingéniosité .
Moi je suis à la partie entrainement automatique de l'étiquette; je n'ai aucun mérite, j'ai juste récupérer le mécanisme d'une vielle imprimante multifonction eps..
le système fonctionne et distribue mes deux formats d'étiquettes . J'ai du utiliser un autre transfo 12v que celui de l'imprimante et sortir l'ensemble du mécanisme de sa coque . Ensuite il faut connecter entre l'alimentation et le moteur , un interrupteur inverseur ; en effet il faut un entrainement en arrière avant le déclenchement et l'entrainement de l'étiquette vers la sortie .
Là ou je planche et je butte c'est sur l'encollage de l'étiquette et l'application sur la bouteille par entrainement motorisé .
Ton système peut convenir mais je me demande ou tu tes procuré les rouleaux, ils sont en PVC ?
Aussi pour ce système d'encollage rapide, il faut une colle qui agisse instantanément . Jusqu'à présent j'utilise de la colle à tapisserie ,mais pas assez forte .
Avez-vous d'autre solutions à ce sujet ?
merci à vous .

[rouroy]

Bonjour et bravo pour ton ingéniosité .
Moi je suis à la partie entrainement automatique de l'étiquette; je n'ai aucun mérite, j'ai juste récupérer le mécanisme d'une vielle imprimante multifonction eps..
le système fonctionne et distribue mes deux formats d'étiquettes . J'ai du utiliser un autre transfo 12v que celui de l'imprimante et sortir l'ensemble du mécanisme de sa coque . Ensuite il faut connecter entre l'alimentation et le moteur , un interrupteur inverseur ; en effet il faut un entrainement en arrière avant le déclenchement et l'entrainement de l'étiquette vers la sortie .
Là ou je planche et je butte c'est sur l'encollage de l'étiquette et l'application sur la bouteille par entrainement motorisé .
Ton système peut convenir mais je me demande ou tu tes procuré les rouleaux, ils sont en PVC ?
Aussi pour ce système d'encollage rapide, il faut une colle qui agisse instantanément . Jusqu'à présent j'utilise de la colle à tapisserie ,mais pas assez forte .
Avez-vous d'autre solutions à ce sujet ?
merci à vous .

héhé on planche sur des idées assez similaires,
pour l'instant j'ai laissé de coté ma version "beta manuel, pas trop satisfait du système d'entrainement de l'étiquette (1 à la fois) et pour le coup je me suis mis à arduino avec l'idée en tête de récup des moteurs d'imprimante/scanner et système de chargement papier d'une imprimante pour faire une étiquetteuse-encolleuse semi-auto
pour l'instant j'avance assez lentement mais j'en suis au code arduino du moteur qui commande la prise d'une étiquette à la fois; une fois cet aspet résolu j'attaquerai la suite qui est l'encollage de l'étiquette et mise sur la bouteille
dans ma version manuelle beta, j'avais utilisé des rouleaux de peinture à huile , rouleau en mousse, petit format dont dimensions sont bien pour les étiquettes
pour la colle je comptais partir sur une colle type papier peint mais j'ai pas encore fait d'essai donc je ne sais pas si ca conviendra pour maintenir l'étiquette sur la bouteille lors du transfert.... peut etre un réglage de l'onctuosité de la colle pourrait se faire pour que ca adhère bien direct...

[sirhotman]

Question sur l'encolleuse à rondelle, je viens de m'en bricoler une et j'ai remarqué que le pas de vis de tige fileté prend dans le plastique et que la tige à tendance à avancer, avec une butée à la fin de la fenêtre dans le couvercle. Est-ce que vous avez limé le filetage ou bricolé un truc avec de rondelles pour le caler dans la boite?

[Xnav]

Bonjour,


Ce type d'étiqueteuse m’intéresse beaucoup!
J'ai fais faire des étiquette autocollante en bobine mais a décollé c'est trop galère! du coup je pense revenir a de bonne vieille étiquette en papier.
Quelle type de colle utilisé vous ? lait?
Quelle type d'encre utilisé vous? j'ai vu qu'il y en a des résistante a l'eau ? j'ai eut 2-3 souci avec mes anciennes étiquette en papier(encre qui se disperse un peut.)

pour Noël j'ai fais des petit packs spéciale cadeau je suis assez satisfait du résultat. ( le support bouteille j'ai pris l'idée ici qui est une super Idée!!!!!!!!)



[houblon44]

pas trop risqué comme truc? quel est le systeme de fermeture?

[psykomaz]

Elastique (ou chambre a air) si je me rappel du post d origine (il doit trainer quelques part sur le fofo)

[houblon44]

mais en prenant l'anse cela comprime et abime le joli colleret de papier?
