Re: Schéma pico

Message par olivierpicard »

Pour les circuits "chauds" (sortie cuve ebu), les flexibles en inox de sanitaire sont parfaits.

Pour les circuits froids ou tièdes (jusqu'à 80 °C) le tuyau transparent en PVC 19 mm armé nylon est idéal, et de qualité alimentaire.

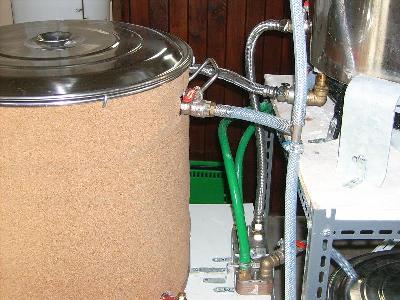

Vu que les galeries ne marchent plus, je poste une vue de ma pico pour avoir une idée, dans sa version de l'année dernière :



A gauche la cuve empatage / filtration, au milieu l'échangeur à plaques et à droite, la cuve Ebu.

Les tuyaux verts sont du tuyau d'arrosage : c'est le circuit de refroidissement alimenté en eau de pluie par la pompe de jardin...

En tout il n'y a que 2 tuyaux "chauds" en inox: les 2 sorties de la cuve Ebu.
:wink:
shifty
Ch'ti nouveau
Messages : 14
Inscrit depuis : 19 ans 6 mois
Brasseur : Amateur
Localisation : Le Locle (Suisse)

Re: Schéma pico

Message par shifty »

ok, merci pour ces infos :wink:

on pense aussi utiliser l eau de pluie pour le refroidisseur par ce que le local dans lequel se trouvera la pico n'est pas alimenté en eau courante...
Avatar de l’utilisateur
mock_b
Ch'ti nouveau
Messages : 23
Inscrit depuis : 19 ans 4 mois
Brasseur : Amateur
Localisation : Chalon sur Saône 71 (FR)

Re: Schéma pico

Message par mock_b »

salut,

je lis avec attention ce sujet, j'ai bien l'intention de monter ma pico

j'ai déjà acheté 2 casseroles de 50l sur ebay encore une et je suis bon de ce coté

bonne continuation

----Orthographe vérifiée par PHP et Aspell----

ps: j'ai fais moi aussi un petit schema en prévision


la version grande taille:http://farm1.static.flickr.com/195/4983 ... 51d1_o.png

si vous pouviez me donner vos avis...

Merci
Quand on attaque l'Empire,
L'Empire contre-attaque!! (Darth Vador un jour de super colere)

il ne faut pas craindre d'avancer doucement, mais seulement de s'arreter (Lao Tseu)
Avatar de l’utilisateur
mock_b
Ch'ti nouveau
Messages : 23
Inscrit depuis : 19 ans 4 mois
Brasseur : Amateur
Localisation : Chalon sur Saône 71 (FR)

Re: Schéma pico

Message par mock_b »

juste un ptetit up pour des conseils

:roll:
Quand on attaque l'Empire,
L'Empire contre-attaque!! (Darth Vador un jour de super colere)

il ne faut pas craindre d'avancer doucement, mais seulement de s'arreter (Lao Tseu)
Avatar de l’utilisateur
libertluc
Brasseur
Brasseur
Messages : 1916
Inscrit depuis : 20 ans 3 mois
Mon équipement : Cuve Inox cathering 50 L
Refroidisseur immergé en cuivre 10m
Moulin Corona motorisé
3 cuves de fermentations 20 L
Réfractomètre et Ph mètre
Brasseur : Amateur
Localisation : Ciney
1 recettes partagées
A remercié : 5 fois
A été remercié : 6 fois

Re: Schéma pico

Message par libertluc »

J'aimerai te donner mon avis mais le schéma n'est pas tres clair :cry:
et je ne comprend pas mais une remarque me saute au yeux 5 cuves c'est enorme non ?? :roll:
En dégustation : SMaSH Bitter 3,4%/V
En garde : Barbare (bière au miel) 9%/V Et Stou't (Foreign Extra Stout) 7,8%/V
Il faut rendre à la nature ce que nous lui avons emprunté
Avatar de l’utilisateur
mock_b
Ch'ti nouveau
Messages : 23
Inscrit depuis : 19 ans 4 mois
Brasseur : Amateur
Localisation : Chalon sur Saône 71 (FR)

Re: Schéma pico

Message par mock_b »

je me penchais dessus et je trouvais sa assez brouillon aussi

en faite 5 cuves.... 3 cuves pour le brassage, une dame jeanne pour la fermentation, et une poubelle pour récupérer l'eau utiliser pour le refroidissement

mais bon plus je lis et plus je trouve des erreurs, modifs a faire dans cette pico... je devrais peu être imité se qui a déjà été fait




----Orthographe vérifiée par PHP et Aspell----
Quand on attaque l'Empire,
L'Empire contre-attaque!! (Darth Vador un jour de super colere)

il ne faut pas craindre d'avancer doucement, mais seulement de s'arreter (Lao Tseu)
Avatar de l’utilisateur
Daniel
Assistant
Assistant
Messages : 969
Inscrit depuis : 21 ans 8 mois
Brasseur : Amateur
Localisation : Lupersat 23190
A été remercié : 2 fois

Re: Schéma pico

Message par Daniel »

non non c'est ok il y a une citerne récupe d'eau
une cuve tampon et le fermenteur avec les cuves ébu et matière
Avatar de l’utilisateur
Daniel
Assistant
Assistant
Messages : 969
Inscrit depuis : 21 ans 8 mois
Brasseur : Amateur
Localisation : Lupersat 23190
A été remercié : 2 fois

Re: Schéma pico

Message par Daniel »

ouai on a posté ensemble
Avatar de l’utilisateur
libertluc
Brasseur
Brasseur
Messages : 1916
Inscrit depuis : 20 ans 3 mois
Mon équipement : Cuve Inox cathering 50 L
Refroidisseur immergé en cuivre 10m
Moulin Corona motorisé
3 cuves de fermentations 20 L
Réfractomètre et Ph mètre
Brasseur : Amateur
Localisation : Ciney
1 recettes partagées
A remercié : 5 fois
A été remercié : 6 fois

Re: Schéma pico

Message par libertluc »

Vu comme ca ca me parais plus clair :P
donc classique 2 cuves plus une cuve tampon un fermenteur et une "citerne a eau" la rien a dire ca ce tient :wink:
En dégustation : SMaSH Bitter 3,4%/V
En garde : Barbare (bière au miel) 9%/V Et Stou't (Foreign Extra Stout) 7,8%/V
Il faut rendre à la nature ce que nous lui avons emprunté
Avatar de l’utilisateur
libertluc
Brasseur
Brasseur
Messages : 1916
Inscrit depuis : 20 ans 3 mois
Mon équipement : Cuve Inox cathering 50 L
Refroidisseur immergé en cuivre 10m
Moulin Corona motorisé
3 cuves de fermentations 20 L
Réfractomètre et Ph mètre
Brasseur : Amateur
Localisation : Ciney
1 recettes partagées
A remercié : 5 fois
A été remercié : 6 fois

Re: Schéma pico

Message par libertluc »

Atention la cuve tampon isolée et la cuve brassage filtre soit chauffage direct soit isolée :wink:
