Chrodegang
- Arpette
- Messages : 449
- Inscrit depuis : 20 ans
- Brasseur : Amateur
- Localisation : Metz, FR ; Momerstroff, FR
- A été remercié : 36 fois
Re: Boitier de commande?

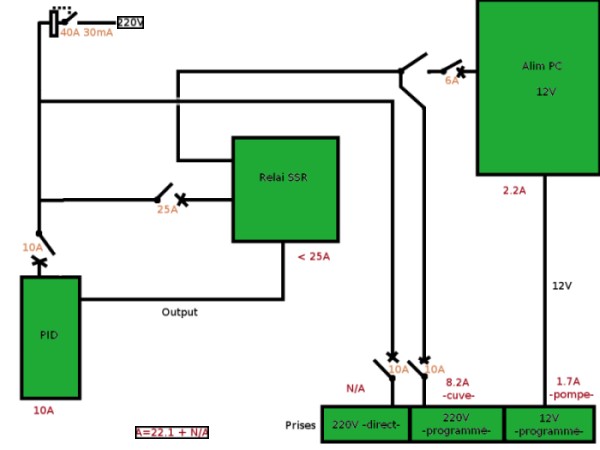

J'aimerai également avoir quelques avis sur ce boitier de commande, surtout à propos de l'emplacement des disjoncteurs et si les limites sont bonnes. Je suis électricien à l'arrache, un jacek en impuissance
Usine à gaz
Usine à gaz
Le brassage dans tous ses états - Au p'tit Fourquet
-
denis_brasseur
- Apprenti
- Messages : 670
- Inscrit depuis : 19 ans 3 mois
- Mon équipement : http://www.brassageamateur.com/forum/ga ... bum38.html
- Brasseur : Amateur
- Localisation : Montélimar
- A été remercié : 1 fois
Re: Boitier de commande?
Je comprend pas le pilotage de ton alim PC 12 v via le relais SSR ????
Et j'alimenterais le PID via un fusible 2 A, et non pas 10 A, puisque tu dissocie la partie puissance via 25 A ???
Et j'alimenterais le PID via un fusible 2 A, et non pas 10 A, puisque tu dissocie la partie puissance via 25 A ???
Ce qui me turlupine, c'est d'être mis en bière sans alcool... Surtout en cas de mort subite ! (Bruno MASURE)
-
Chrodegang
- Arpette
- Messages : 449
- Inscrit depuis : 20 ans
- Brasseur : Amateur
- Localisation : Metz, FR ; Momerstroff, FR
- A été remercié : 36 fois
Re: Boitier de commande?
Pardon, en fait c'est une alim 220V qui va me donner le nécessaire pour, dans un premier temps alimenter une pompe (12V) à usage courant (pas pour le brassage en lui même), puis un moteur de lave-glace qui sera placé plus tard sur la cuve.
Le problème c'est que je ne connais pas grand chose en électricité (ça se voit tant que ça?), d'où ce schéma rapide pour avoir des avis.
Concernant le PID, je ne suis pas du tout sûr de l'ampérage, j'ai lu la doc technique et il y a pas mal de valeurs très différentes, j'ai peur d'avoir confondu avec une valeur de sortie, je ne sais pas si c'est possible.
Je souhaite surtout bien protéger chaque élément du circuit grâce au bon disjoncteur, à la bonne place.
la doc du PID:
http://www.neufgiga.com/index.php?m=c9a ... 9d55d37e34
Le problème c'est que je ne connais pas grand chose en électricité (ça se voit tant que ça?), d'où ce schéma rapide pour avoir des avis.
Concernant le PID, je ne suis pas du tout sûr de l'ampérage, j'ai lu la doc technique et il y a pas mal de valeurs très différentes, j'ai peur d'avoir confondu avec une valeur de sortie, je ne sais pas si c'est possible.
Je souhaite surtout bien protéger chaque élément du circuit grâce au bon disjoncteur, à la bonne place.
la doc du PID:
http://www.neufgiga.com/index.php?m=c9a ... 9d55d37e34
Le brassage dans tous ses états - Au p'tit Fourquet
-
Chrodegang
- Arpette
- Messages : 449
- Inscrit depuis : 20 ans
- Brasseur : Amateur
- Localisation : Metz, FR ; Momerstroff, FR
- A été remercié : 36 fois
Re: Boitier de commande?

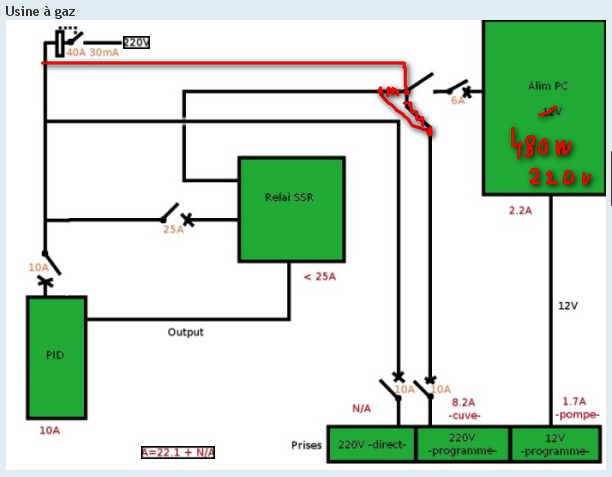

A l'origine je voulais deux interrupteurs: un pour alimenter via le PID et l'autre pour faire fonctionner l'alim de manière autonome. Mais je me suis rendu compte que j'allais surtout finir avec du 380V en cas de fausse manip'.denis_brasseur a écrit :Je comprend pas le pilotage de ton alim PC 12 v via le relais SSR ????
Il faut bien voir l'alim PC connectée directement (avec l'interrupteur sur le circuit) et non pas via le SSR.
Hé? Une ch'tite expliquation s'impose, si tu as le temps.denis_brasseur a écrit :Et j'alimenterais le PID via un fusible 2 A, et non pas 10 A, puisque tu dissocie la partie puissance via 25 A ???
