Je prévois de construire un boîtier électrique pour brasser en BIAB.
Il alimentera une résistance 3.5kW, un PID et une pompe magnétique.

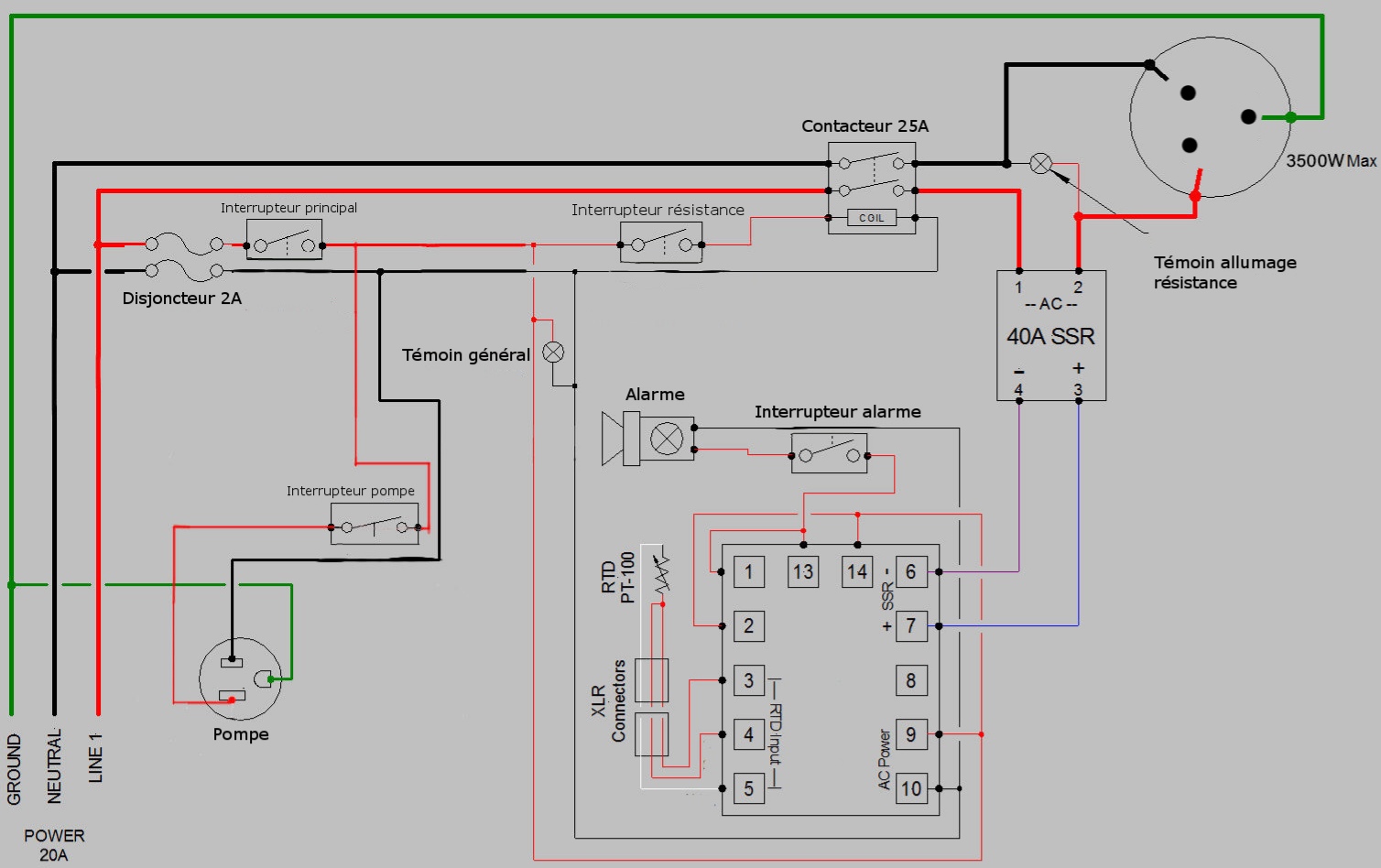

J'ai modifié un schéma trouvé sur le net, je fais appel à vous pour analyse.
Je ne suis pas électricien mais je veux le monter moi même et le faire contrôler avant mise en service.
J'ai une prise lave vaisselle avec un disjoncteur 20A et du 4mm carré. Le tout ne devrait pas consommer plus de 16A et de toute façon la prise murale est comme les autres donc en 16A. J'ai acheté tout le matériel chez le canard et il me l'a confirmé.
Ebiab
Je me suis beaucoup inspiré des autres montages du forum mais je n'en ai pas trouvé de semblable.
Merci d'avance
Guiguish a écrit :J'ai une prise lave vaisselle avec un disjoncteur 20A et du 4mm carré. Le tout ne devrait pas consommer plus de 16A et de toute façon la prise murale est comme les autres donc en 16A.
Tu as 20A ou 16A à dispo ?
3500W ça passe sur un circuit 16A, un peu proche de la limite je trouve, mais ça passe.
Le circuit que tu montre c'est un peu surfait je trouve.
Un simple disjoncteur bipolaire ou interrupteur bipolaire suffirait à la place de ton interrupteur principal, relais 25A, inter pour le relais, disjoncteur 2A....
Ce n'est ni un avion ni un vaisseau spatial.
Si ta maison est conforme, tu as déjà un disjoncteur différentiel global et un autre pour le circuit sur lequel tu vas te brancher.
Disclaimer: je ne suis pas électricien en batîment non plus. Je donne plus dans l'ingénierie électrique / électronique.
http://www.minibrasse.ca
En cours: Oud bruin 2020 Phase2, PA Jericho, Rousse Québécoise, Krispy Lager
sur tes sorties 6 et 7 tu as une tension ou c'est un contact sec? car pour attaquer ton relais statique il me semble que tu dois alimenter en continu en 3/32 V.
si tu as présence de tension en 6 et 7 ok ,sinon tu debras prevoir une alim en continu en 12 volts par exemple!
Seb
La lumière voyage plus vite que le son.C'est pourquoi certaines personnes paraissent brillantes jusqu'à ce qu'elles se mettent à parler...
"La démocratie est une nouvelle marque de vaseline..."
Guiguish a écrit :En tout cas rien de choquant dans le schéma ?
Pas pour moi
Clawhammer est loin d'être un spécialiste des panneaux électriques. Le minimum ici est de mettre un disjoncteur GFCI (différentiel) car il n'y en pas pas par défaut dans les maisons comme en Europe.
Donc si il y a une fuite ou une mauvaise mise à la terre c'est la personne qui fait conducteur.....
Les normes sont très différentes.... on peut mettre une prise avec différentiel intégré à moins de 1m d'un point d'eau
http://www.minibrasse.ca
En cours: Oud bruin 2020 Phase2, PA Jericho, Rousse Québécoise, Krispy Lager

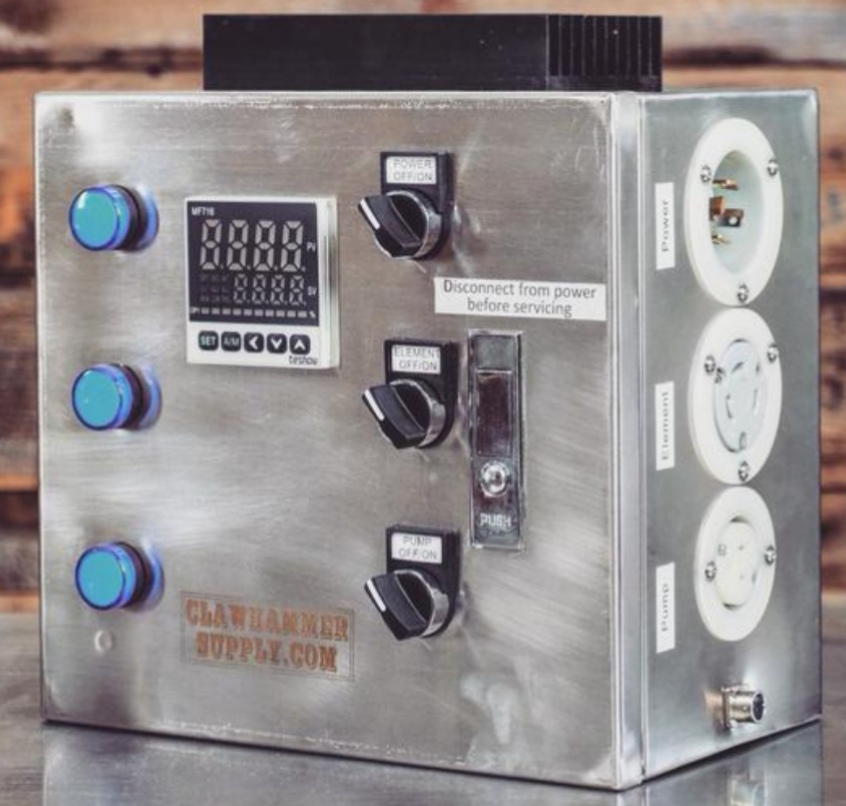

Je vais juste m'inspirer de la façade, je n'ai pas pris le schéma chez eux.
Pour toi il refaudrait mettre un disjoncteur différentiel dans la boîte ? Ma boîte est en polyester.
Guiguish a écrit :Je vais juste m'inspirer de la façade, je n'ai pas pris le schéma chez eux.
Pour toi il refaudrait mettre un disjoncteur différentiel dans la boîte ? Ma boîte est en polyester.
Qu'est ce qui te choque dans le schéma ?
Si tu as déjà un disjoncteur différentiel, ce qui doit être le cas en France, pas besoin d'en remettre un.
Je ne trouve rien de choquant dans le schéma. Juste qu'il y a des choses superflues.
Ça ne sert à rien d'avoir deux interrupteur pour mettre le chauffage en route par exemple, mais ça fait beau.
Chacun est libre de dépenser
http://www.minibrasse.ca
En cours: Oud bruin 2020 Phase2, PA Jericho, Rousse Québécoise, Krispy Lager
Tu parles de l'interrupteur résistance et du contacteurs qui font doublons ?
C'est juste que mes boutons rotatifs acceptent 5A max, en effet je pourrais tout retirer et mettre un bouton qui tolère plus mais j'ai déjà passé commande
