Instruments de mesure ⇒ HELP Rex C100 et sonde PT100

[Yoan05]

Bonjour à tous, faute d'avoir trouvé ma réponse dans le forum ou même avec les multitudes vidéos (non française) que l'on trouve sur le net je désespère.

Je suis en cours d'installation de deux régul REX C100 et j'ai opté pour le remplacements des sondes K par des sondes PT100 de chez canard rouge en m'aidant de la pico de HKOU.

-Les régul fonctionnent parfaitement avec les sondes K !

-Après changement sur l'afficheur pour passer de la sonde K à la sonde PT100, aucun soucis, coupure de l'alim et au démarrage le REX C100 affiche "C PT" qui pour moi et après avoir lu sur le forum...à bien pris le changement de sonde.

-Raccordement de la sonde/ ou les sondes:

1ére sonde

Bleu -
Noir +
Marron pilote ou (autre appellation)

2éme sonde

Blanc -
Blanc +
Rouge pilote ou (autre appellation)

Allumage des régul, code erreur "uuu", que puis je faire (j'ai essayé une RAZ, changement de paramètres, etc) , je ne trouve aucune réponse, avez vous eu se problème?

J'ai testé les sondes à l'ohmmètre qui pour moi fonctionnent parfaitement.....

Merci d'avance bon week-end à tous

[goulven]

Peut être un problème de câblage. Les sondes PT100 peuvent avoir 2, 3 ou 4 fils et dans le cas des 3(ton cas) et 4 fils, il faut faire un pont : relier les bornes 9 et 10 sur le C100. As tu fait cela ?

[Yoan05]

Effectivement je n ai pas fait de pont entre 9 et 10, c est maintenant fait mais toujours le code erreur uuu....merci de ton aide....

[goulven]

Alors c'est peut être juste une inversion entre les deux fils de sonde. Essaye de repérer à l’ohmmètre, sur les deux fils de la sonde, quel est le fil qui est en relation avec celui du retour. Ce sont ces deux fils qui sont branchés sur 9 et 10. Et correctif, dans ton cas tu n'as pas de pont a faire puisque tu est en 3 fils, c'est lorsque tu branches une sonde à deux fils qu'il faut faire.

[Yoan05]

J ai inversé les fils fait un pont etc rien ne fonctionne....toujours uuu tu en possèdes une?

[Yoan05]

Et bu 2 bières....

[CDO 78]

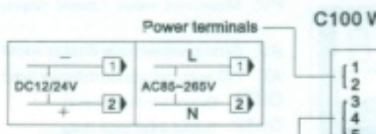

Bonjour, tu l’alimente comment ton REX C100 avec la tension réseau ou une alim en continu ?
si c'est en continu tu doit mettre le négatif sur la borne 1

schéma alim

[Yoan05]

Non réseau 230v....

[CDO 78]

Quand tu dit "J'ai testé les sondes à l'ohmmètre qui pour moi fonctionnent parfaitement..." sa veut dire que tu a déterminé un fil qui présente une résistance plus importante par rapport au deux autre et que tu la branché sur la borne A ?

[CDO 78]

Comme ici:

Schéma sonde



ici la borne A est la borne 10 on y raccorde le fil qui présente une résistance par rapport au deux autre
